Заграждения сигнальные

Заграждение сигнальное ЗС-20

«ЗС-20» принято на снабжение ВС РФ в 2009 г. в составе ИК ИТСО «ПОСТ». Решением МО РФ от 20.02.2014 г. Рекомендовано к применению для оснащения периметров воинских частей и организаций.
Назначение:
ЗС-20 предназначено для создания физического препятствия и размещения на нем периметровых средств обнаружения, с целью регистрации фактов (попыток) несанкционированного проникновения
на территорию охраняемых объектов и выдачи тревожных извещений.

Особенности:

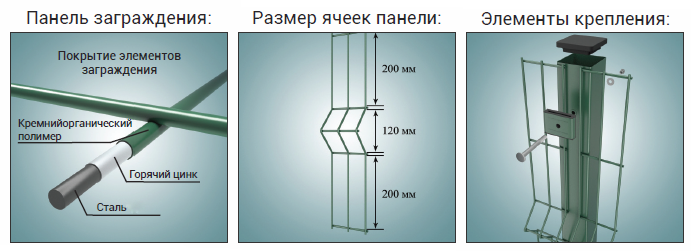

быстромонтируемое инженерное препятствие (в составе ИК ИТСО промышленных, военных, экологически опасных и других объектов) на основе стального оцинкованного прутка диаметром 5 мм с
дополнительным полимерным покрытием, в котором несущую часть выполняют столбы из профильной трубы размерностью от 62х55 до 80х80, а заграждение осуществляется сборкой из секций секций
(решеток) с ячейкой 50х50, 50х200, 50х150, 50х230 в зависимости от требований Заказчика. В соответствии с специальными требованиями толщина прутка может быть увеличена до 8 мм.


Основные характеристики:
состав ЗС-20 зависит от категории и предназначения охраняемого объекта и включает в себя:
• секции заграждения (решётки (нижние, верхние); столбы; кабельные каналы; крепёжные детали, козырьки);
• столбы специальные (столбы с отверстиями для проводки кабелей в шкафы участковые; крепёжные детали);
• крепёж поворотный (крепёжные детали для скрепления секций заграждения на поворотных участках);
• ворота: распашные; откатные;
• калитки.
• срок службы – не менее 10 лет.

Вариант исполнения ЗС-20 (ячейка секции 50х200)

Особенности:
быстромонтируемое инженерное препятствие (в составе ИК ИТСО, как правило, для оснащения объектов МО РФ ид ругих Заказчиков) на основе стального оцинкованного прутка с дополнительным полимерным покрытием, в котором несущую часть выполняют столбы, а заграждение осуществляется сборкой из секций (решеток).

Способы монтажа:

  • столбы на треугольных фланцах;
  • столбы под бетонирование.

Основные характеристики:

  • длина секции – 3,0 м;
  • высота секций – от 0,63 до 5,0 м;
  • размеры ячеек секции: нижняя секция – 50х200 мм, верхняя секция – 50х200 мм; заглубление полотна – до 0,5 м;
  • толщина прутка – 5,0 мм (8,0 мм) в зависимости от требований Заказчика;

столбы (под бетонирование или на фланце):

  • высота столба - до 5,0 м;
  • профиль столба - труба размерностью от 62х55 до 80х80 в зависимости от природно-климатических условий и требований
  • Заказчика;
  • козырьки (панели, ПББ, СББ) – в зависимости от условий применения;
  • ворота распашные (откатные) шириной – от 4,0 м до 9,0 м, высотой от 2,0 м до 2,5 м (без наконечников для ПББ); от 2,5 м до 3,0 м (с наконечниками для ПББ);
  • калитки;
  • ресурс (срок службы) – не менее 10 лет.

Основные варианты исполнения ЗС-20:

  • h=2,0 м, столбы под бетонрование;
  • h=2,0 м, столбы на фланце;
  • h=2,5 м, столбы под бетонрование;
  • h=2,5 м, столбы на фланце.

Вариант исполнения ЗС-20 (ячейка секции 50х150)

Особенности:
быстромонтируемое инженерное препятствие (в составе ИК ИТСО, как
правило, для оснащения объектов ТЭК) на основе стального оцинкованного
прутка с дополнительным полимерным покрытием, в котором несущую
часть выполняют столбы, а заграждение осуществляется сборкой из секций
(решеток).
Способы монтажа:

  • столбы на треугольных фланцах;
  • столбы под бетонирование.

Основные характеристики:

  • длина секции – 3,0 м;
  • высота секций – от 0,63 до 5,0 м;
  • размеры ячеек секции: нижняя секция – 50х150 мм, верхняя секция – 50х150 мм;
  • заглубление полотна – до 0,5 м;
  • толщина прутка – 5,0 мм (8,0 мм) в зависимости от требований Заказчика;

столбы (под бетонирование или на фланце):

  • высота столба - до 5,0 м;
  • профиль столба - труба размерностью от 62х55 до 80х80 в зависимости от природно-климатических условий и требований Заказчика;
  • козырьки (панели, ПББ, СББ) – в зависимости от условий применения;
  • ворота распашные (откатные) шириной – от 4,0 м до 9,0 м, высотой от 2,0 м до 2,5 м (без наконечников для ПББ);
  • от 2,5 м до 3,0 м (с наконечниками для ПББ);
  • калитки;
  • ресурс (срок службы) – не менее 10 лет.

Основные варианты исполнения ЗС-20:

  • h=2,0 м, столбы под бетонрование;
  • h=2,0 м, столбы на фланце;
  • h=2,5 м, столбы под бетонрование;
  • h=2,5 м, столбы на фланце.
